第三届江苏省技能状元大赛信息网络布线项目样题（彩色打印）
第三届江苏省技能状元大赛信息网络布线项目样题（彩色打印）
参赛选手入场和结束注意事项
第1．参赛选手按抽签号进入自己的竞赛赛位，并能够明确自己的赛位号，接受裁判组检查，禁止进入其它赛位。比赛期间选手不再变更赛位，比赛在同一个赛位进行。
第2. 参赛选手进入赛位后，不能私自开始进行操作比赛，首先仔细检查竞赛设备和器材是否齐全和完整，设备性能是否正常，然后填写赛位器材确认单。如果发现问题请举手联系裁判，裁判组及时解决选手发现的问题，保证竞赛公平公正的顺利进行。
第3. 赛位检查完毕并且提交器材确认单后，全体参赛选手统一站立在赛位外边，裁判长宣布竞赛开始，吹响比赛哨音后再次进入赛位开始正式比赛。
第4. 竞赛结束前5分钟，选手检查和完善竞赛任务，整理工具和清洁场地。
第5. 竞赛结束时，裁判长吹响哨音宣布竞赛结束，全体选手离开赛位，并且站立在赛位外边，等待裁判长宣布后统一离开竞赛场地。
第6. 比赛题目由一名选手独立完成，比赛过程中不允许相互交流。
第1页

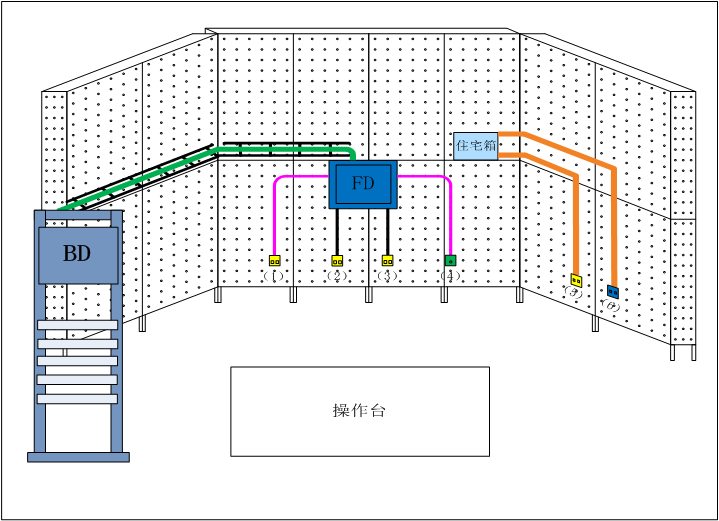

图1-1 竞赛工位立体示意图
第13页
根据竞赛工位立体示意图（图1-1）所示，请选手注意下列规定：
BD模拟建筑物子系统网络配线机柜。
FD使用1个9U壁挂机柜，模拟建筑物的楼层管理间机柜。
住宅信息箱使用1个9寸壁挂机柜。
表示信息网络面板。
表示光纤面板。
表示TV面板。
表示AD21.2波纹管。
表示Φ20PVC线管。
表示20 PVC线槽。
模块一：建筑物网络布线（总分300分，3小时完成）
请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、路由和端接位置、合理规范理线、现场管理等，规范安装，优先保证质量，在规定时间完成竞赛任务。
（1）1A、1B、1C、1D、1E配线架安装(15分)
按照图1-2所示位置，在网络配线端接实训装置上安装1A、1B、1C、1D，1E配线架,要求安装位置正确，横平竖直，安装牢固，没有松动，螺丝两边安装垫片。
（2）2A、2B、2C、2D、2E配线架安装(15分)
按照图1-2所示位置，在网络配线机柜上安装2A、2B、2C、2D、2E配线架，要求安装位置正确，横平竖直，安全牢固，没有松动，螺丝两边安装垫片。
（3）电缆和光缆的抽线、理线、端接等安装(120分)
按照图1-2和图1-3所示位置和路由完成全部电缆和光缆的安装任务，包括如下四种类型的缆线：
1）6根长度10米六类非屏蔽电缆，必须按照图1-4所示位置端接。
2）6根长度10米超五类非屏蔽电缆，必须按照图1-4所示位置端接。
3）1根长度10米4芯室内单模光缆，必须按照图1-6所示位置端接。
4）1根长度10米同轴电缆，必须按照图1-5所示位置端接。
5）1根10米25对大对数电缆，必须按照图1-4所示位置端接。
具体技术要求如下：
1）缆线安装和理线绑扎。全部缆线在两端设备和梯形桥架的安装必须保持平整、绑扎规范和美观，两端必须合理预留未来设备安装与调试等多种需要，冗余电缆整理平整，放在网络配线端接实训装置底座上。
2）配线架端接。要求电缆剥线长度合适，剪掉撕拉线，剪掉线端，端接位置正确，线序正确，4对双绞线按568B线序端接，大对数电缆按照白蓝、蓝、白橙、橙、白绿、绿、白棕、棕的线序端接。。
3）光纤熔接。1C和2C两个光纤配线架的端接采用熔接方式，在配线架内固定好光缆，要求熔接合格，剥除护套长度合理，盘纤平整、规范和美观，按照图1-6所示端口插接正确，线序按照蓝，橙，绿，棕。
（4）工作区布线安装(100分)
按照图1-2、图1-4、图1-6所示位置和路由完成工作区全部电缆的抽线、标记、理线、端接，包括如下4个信息插座：
从2B配线架向(1)号插座安装管卡，PVC20线管，线管内穿2根超五类双绞线，信息插座安装位置和布线路由如图1-1、图1-3和图1-4所示，在2E配线架的端接位置按照图1-4所示。插座面板为双口面板，面板左为数据，右为语音。要求布管路由正确，管卡安装位置合理，安装牢固；两端预留电缆长度合适，线标规范，机柜内理线合理规范。
从2B配线架向(2)、(3)号插座安装管卡，波纹管，波纹管接头，波纹管内穿4根超五类双绞线，信息插座安装位置和布线路由如图1-1、图1-3和图1-4所示，在2E配线架的端接位置按照图1-4所示。插座面板为双口面板，面板左为数据，右为语音。要求布管路由正确，管卡安装位置合理，安装牢固；两端预留电缆长度合适，线标规范，机柜内理线合理规范。
3）从2D配线架向(4)号插座安装管卡，PVC20线管，线管内穿1根同轴电缆，TV插座安装位置和布线路由如图1-1、图1-3和图1-5所示，在2D配线架的端接位置按照图1-5所示。要求布管路由正确，管卡安装位置合理，安装牢固；两端预留电缆长度合适，线标规范，机柜内理线合理规范。
图1-2 配线架安装位置图
图1-3 竞赛工作任务和布线图

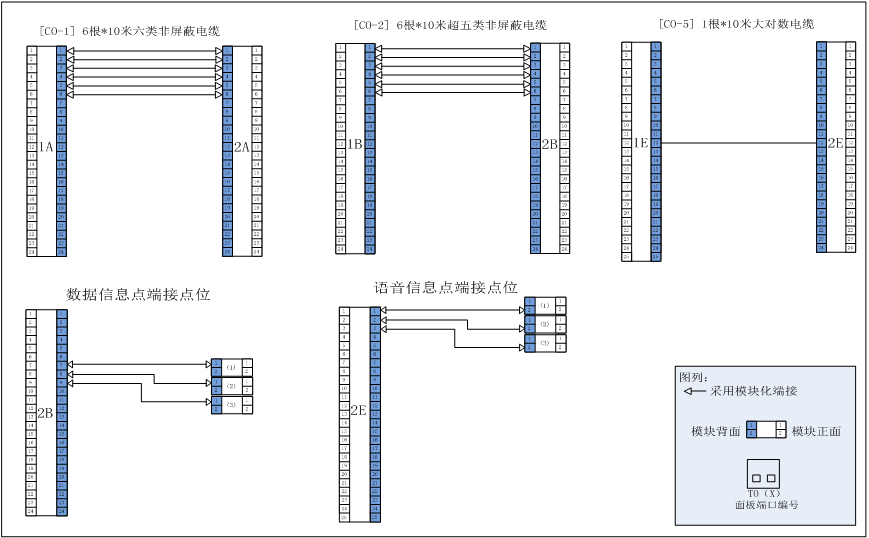

图1-4 配线架端接位置和技术要求图

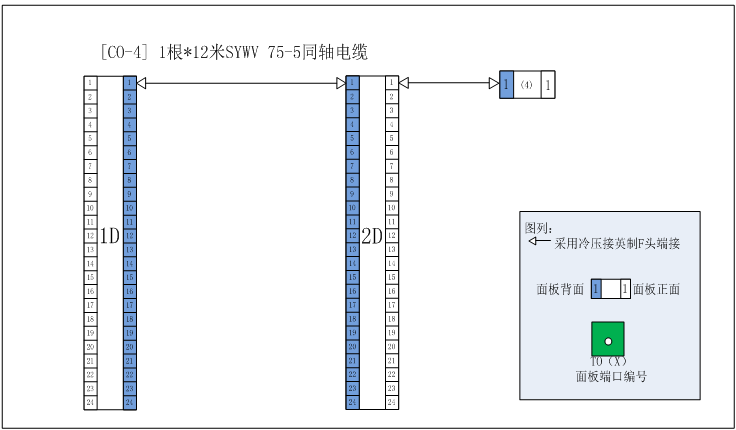

图1-5 同轴电缆配线架端接和技术要求图

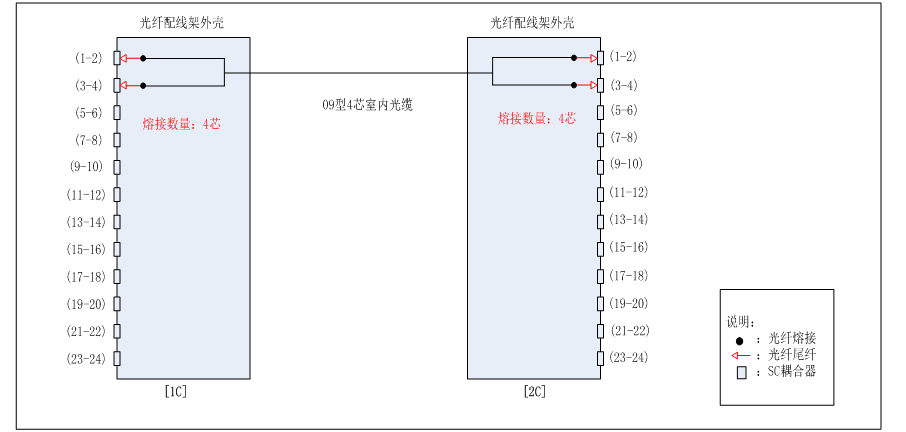

图1-6 室内光缆与1C、2C光纤配线架的安装与熔接图
（5）住宅布线系统(50分)
请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、路由和端接位置、现场管理等，请规范安装，优先保证工作质量，在规定时间完成竞赛任务。
（1）3B，3C配线架安装(5分)
按照图1-2所示位置，在住宅信息箱上安装3B、3C配线架，要求安装位置正确，横平竖直，安装牢固，没有松动。
（2）信息插座安装与布线(45分)
按照图1-7、1-8所示位置和路由完成电缆的抽线、标记、理线、端接等安装任务，包括如下2个信息插座：
1）从3B配线架向(5)信息插座安装PVC20线槽，线槽内穿2根超五类双绞线，在3C配线架的端接位置按照图1-7所示。要求布槽路由正确，安装位置合理，安装牢固；两端预留电缆长度合适，线标规范，信息箱内理线合理规范，端接位置正确，线序正确，面板为全网络模块，左为1，右为2。
2）从3C配线架向(6)信息插座安装PVC20线槽，线槽内穿2根皮线光缆，在3C配线架的端接位置按照图1-8所示，现场制作4个SC冷接子。要求线槽路由正确，安装位置合理，安装牢固；两端预留电缆长度合适，线标规范，信息箱内理线合理规范，端接位置正确，线序正确，面板为光纤面板。

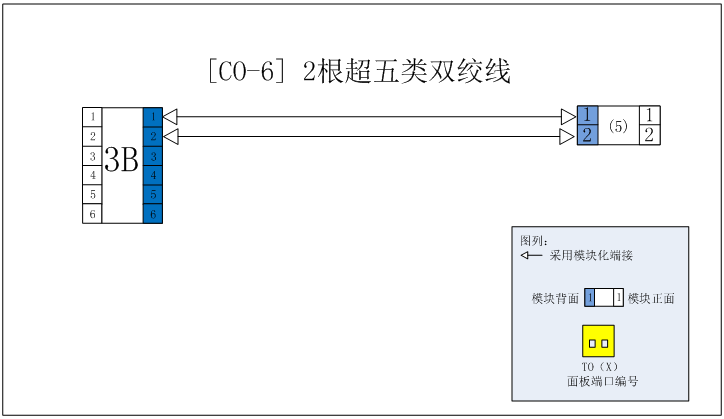

图1-7 住宅信息箱配线架和模块端接位置图
图1-8 住宅信息箱配线架和模块端接位置图
第三届江苏省技能状元大赛
信息网络布线项目样题
（彩色打印）
参赛选手入场和结束注意事项
第1．参赛选手按抽签号进入自己的竞赛赛位，并能够明确自己的赛位号，接受裁判组检查，禁止进入其它赛位。比赛期间选手不再变更赛位，比赛在同一个赛位进行。
第2. 参赛选手进入赛位后，不能私自开始进行操作比赛，首先仔细检查竞赛设备和器材是否齐全和完整，设备性能是否正常，然后填写赛位器材确认单。如果发现问题请举手联系裁判，裁判组及时解决选手发现的问题，保证竞赛公平公正的顺利进行。
第3. 赛位检查完毕并且提交器材确认单后，全体参赛选手统一站立在赛位外边，裁判长宣布竞赛开始，吹响比赛哨音后再次进入赛位开始正式比赛。
第4. 竞赛结束前5分钟，选手检查和完善竞赛任务，整理工具和清洁场地。
第5. 竞赛结束时，裁判长吹响哨音宣布竞赛结束，全体选手离开赛位，并且站立在赛位外边，等待裁判长宣布后统一离开竞赛场地。
第6. 比赛题目由一名选手独立完成，比赛过程中不允许相互交流。
第7页
模块二：铜缆光缆竞速（总分300分，3小时完成）
请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、端接位置、现场管理等，请规范安装，优先保证工作质量，在规定时间完成竞赛任务。
任务一：铜缆端接竞速（总分100分，1小时完成）
选手制作RJ45水晶头-RJ45水晶头跳线和RJ45模块--RJ45模块跳线两类，并且串联在一起，如图2-1所示。最终评价链接的数量和质量。要保证所有链接的节点都能够导通，符合EIA/TIA568B标准, 按照符合链接标准，质量合格的节点计算完成的数量。同时评判端接的外观质量，操作规范，环境卫生等。
具体要求如下：
图2-1 铜缆跳线速度竞赛串联图
第1.竞赛开始首先制作RJ45模块--RJ45模块跳线，并且插入准备阶段制作的RJ45水晶头-RJ45水晶头跳线，然后再制作RJ45水晶头-RJ45水晶头跳线、RJ45模块--RJ45模块跳线，按此循环制作，边做边串联和测试。
第2.必须保证每根跳线合格，不合格跳线不得串联，多根跳线串联后通断测试合格，允许选手使用测线器进行测试。
第3.必须保证线序正确，水晶头按照568B线序接线图，模块按照产品标签规定接线图。
第4.全部跳线剥除护套长度合适，剪掉撕拉线，水晶头护套压接到位，模块剪掉线头。
第5.模块不要压接防尘盖，方便检查和评判。
任务二：光缆熔接竞速（总分200分，2小时完成）
现场准备3米长48芯单模光缆2根，如图2-2所示用尼龙扎带和粘扣固定在台面，在中间做一个圈，同时考虑熔接机和工具等位置，方便快速操作。

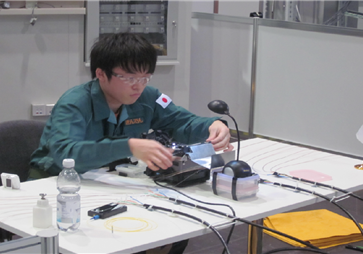

图2-2 光缆在台面固定方式

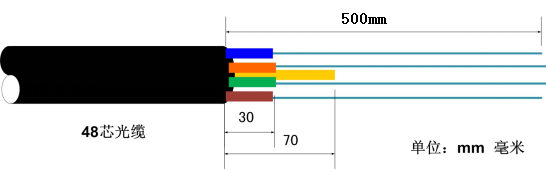

第二步光缆开缆，首先剥去光缆两端外皮500毫米，然后保留内护套30毫米，剥除470毫米，如图2-3所示。
第三步在光缆的一端熔接1条SC尾纤，并且连接测试设备，如图11所示。
第四步检查设备和工具，允许选手试用熔接机、切割刀、剥皮钳等工具。准备酒精和无尘纸等器材。
图2-3 光缆开缆长度要求图
要求将两根光缆环形接续，将光缆按照光纤的色谱顺序，依次熔接，连接串成一条通路。如图2-4所示，将熔接好的光纤整齐放在台面，不要放在熔接机托盘中。在保证光损很小的前提下，记录熔接点的个数。同时评判熔接点外观质量，操作规范，带护目镜等劳动保护，环境卫生等。
具体操作技术要求和注意事项如下：
第1.请按照光纤熔接机操作说明书规定正确使用，用熔接机熔接光纤，及时清洁熔接机，保证每次熔接合格。
第2.每个熔接点必须安装1个热收缩保护管，调整加热时间正确，套管收缩合格并且居中。
第3.必须去除光纤外皮和树脂层，每芯光纤至少用酒精清洁3次。
第4.光纤剥线钳每次使用后必须及时清洁，去除剥线钳刀口上面粘留的树脂或杂物。
第5.正确使用和清洁光纤切割刀。
第6.允许选手在准备阶段用酒精浸泡无尘纸。

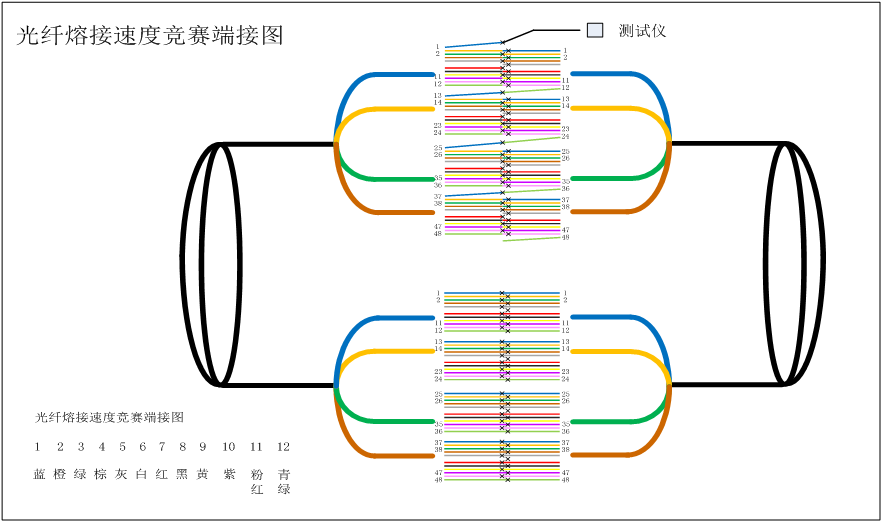

图2-4 光纤速度竞赛接线图

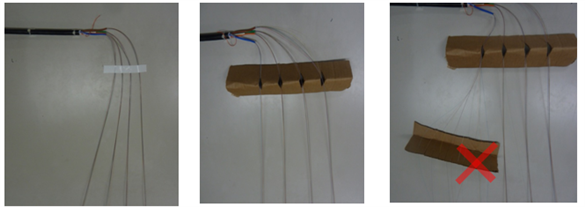

第7.允许选手可以像图2-5(a)和(b)所示的那样在赛前按套管单位分离光纤（12根光纤），不允许像图12(c)所示分离各套管里面的光纤。
(a) (b) (c)
图2-5 光纤理线图

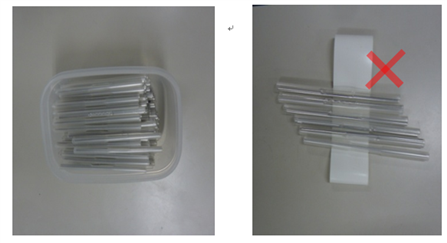

第8.热缩套管必须存放在盒子里，不允许容易穿套管像图2-6那样放置。
第9.选手只能使用竞赛规定的设备和器材，不允许自己创建任何特殊夹具。
第10.如果选手需要使用竞赛规定以外的器材时，必须取得裁判长同意。
图2-6 热收缩套管存放图
